Термопластавтомат ТВ600Н/5300
Термопластавтомат АТЛАНТ ТВ600H
Термопластавтомат АТЛАНТ ТВ600Н
Термопластавтомат АТЛАНТ ТВ600Н
Термопластавтомат АТЛАНТ ТВ600Н
Термопластавтомат АТЛАНТ ТВ600Н
Термопластавтомат АТЛАНТ ТВ600Н
Термопластавтомат АТЛАНТ ТВ600Н
/

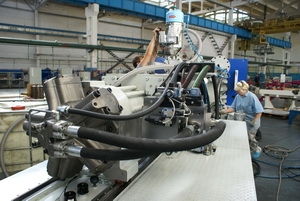

- Узел впрыска построен на одноцилиндровой конструкции, не требующая балансировки;
- Точное позиционирование узла впрыска;
- Механизм запирания прямого действия с четырьмя цилиндрами обеспечивает надежное запирание литьевой формы, при этом прекрасно предохраняет рабочие поверхности формы от повреждений при попадании на них посторонних предметов.
- Конструкция механизма запирания (привод замков) удобен для обслуживания и ремонта.
- Использование линейных шариковых или роликовых направляющих позволяет точно перемещать подвижную плиту и при этом экономить энергию.
- Увеличенный ход раскрытия позволяет работать с глубокими формами с шириной, превышающей межколонное расстояние.
- Расширенная зона для установки литьевых форм и меж плитное расстояние. Простая двух плитная конструкция облегчает обслуживание и не требует больших затрат на смазку в сравнении с коленно-рычажными ТПА. Все узлы и механизмы легкодоступны для ремонта и обслуживания.
- Легкую и быструю настройку на высоту формы обеспечивает применение современных электронных систем и оригинальная программа, гарантирующая безопасность и удобство монтажа форм.
- Узел впрыска, построенный на одноцилиндровой конструкции, гарантирует более качественное литье и не требует точной настройки (балансировки) цилиндров впрыска как в двух цилиндровых узлах впрыска.
- Современная конструкция гидросистемы построена на применении сервоприводов, гарантирующих минимальное энергопотребление и качественное управление процессом литья. По заказу возможна установка силовых установок с пропорционально регулируемыми по давлению и подаче насосами.
- Система управления построена на современных контроллерах KEBA (Австрия) и программных разработках БСЗ. Наличие оригинальной программы позволяет осуществлять любые запросы заказчика.
- Наличие стендов позволяет работать с заказчиком в режиме «онлайн».
- Большой опыт проектирования, производства машин и работы с заказчиками ТПА учтен в новой линейке серии ТВ. В современных конструкциях учтены все замечания по надежности и удобству обслуживания, поступавшие от Потребителей термопластавтоматов за последние 15 лет.
- Оптимальная конструкция механических узлов, гидро- и электроприводов, выбор комплектующих элементов (по основным параметрам «цена-качество») позволяет конкурировать по качеству с основными производителями ТПА, при этом гарантирует минимальные затраты на производство изделий.
Технические характеристики термопластавтомата ТВ600Н/5300
Диаметр шнека
80/85/90 мм
Ход цилиндра впрыска
460 мм
Максимальный объем впрыска
2312/2610/2926 см3
Масса впрыска
2080/2400/2633 г
Скорость впрыска
513/580/650 см3/с
Давление впрыска
229/203/181 МПа
Обороты шнека
3-190 об/мин
Ход узла впрыска
650 мм
Усилие смыкания
6000 кН
Ход подвижной плиты (максимальный)
1800 мм
Высота литейной формы (мин/макс)
375-1050 мм
Расстояние между плитами
2200 мм
Расстояние между колоннами
915х915 мм
Усилие выталкивателей
182 кН
Ход толкателей
350 мм
Давление в гидросистеме
17,5-20 МПа
Емкость бака для масла
900 л
Мощность привода гидросистемы
37+37 либо 41+37 кВт
Число зон нагрева
5+1 шт.
Мощность нагревателей
47,9 кВт
Габаритные размеры, (ДхШхВ)
9600х2400х2200 мм
Масса
22,5 т
